벤치 테스트 장비

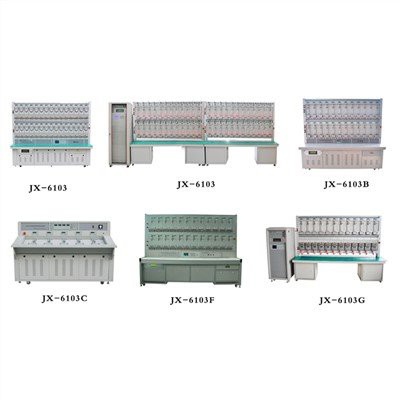

벤치 테스트 장비는 특별히 전기 에너지 미터 및 파워 미터에 사용되는 검증 장치입니다. 주로 DC 전압 소스, DC 전류 소스, 작은 신호 전압 소스 및 자동 테스트 소프트웨어로 구성됩니다. 그것은 24 / 32 / 40 / 48 전기의 동시 검증을 지원합니다 ...

문의 보내기

기능

벤치 테스트 장비는 특별히 전기 에너지 미터 및 파워 미터에 사용되는 검증 장치입니다. 주로 DC 전압 소스, DC 전류 소스, 작은 신호 전압 소스 및 자동 테스트 소프트웨어로 구성됩니다. 24/32/40/48 전기 에너지 미터 또는 션트의 동시 검증을 지원합니다. 그것은 기계의 키보드 작동을 선택할 수 있으며, 또한 PC의 온라인 작동을 통해 DC 전기 에너지 미터의 자동 감지를 실현할 수 있습니다.

기능

벤치는 "전기 에너지 미터를 위한 IEC 60736:1982 시험 장비", "IEC 62053"의 기준과 일치합니다
벤치는 단상 에너지 미터 (최대 0.5 클래스)를 테스트하는 데 사용할 수 있습니다.
벤치는 워밍업 테스트, 시작 테스트, 무부하 테스트 (크리프 테스트), 오류 테스트 (정확도 테스트), 다이얼 테스트, 영향 수량 테스트 및 측정의 반복성 테스트를 수행 할 수 있습니다.
벤치는 PWM, 전압 / 전류 출력을 증폭하는 기술, >85 %의 고효율을 사용하고 열을 낮추고 있습니다. PWM은 오작동 검사, 사전 설정, 경보 및 보호를 확인할 수 있습니다.
신호 소스는 주파수, 진폭 및 위상 조정을 위해 최신 디지털 제어 사인파 기술을 사용하고 있습니다.
벤치는 비교 기술을 사용하여 에너지 미터의 오류를 테스트하고 있습니다.
벤치는 오류 프로세서 시스템을 사용하여 내부 RS485로 연결할 수있는 서브 오류 시스템에 의해 각 에너지 미터의 오류를 계산합니다.
다른 일정한 에너지 미터는 한 번에 시험될 수 있습니다.
전압은 신호 위상 에너지 미터의 전압 / 전류 근접 링크 테스트에 적합한 MSVT (다중 보조 전압 변압기) 출력에 의해 분리됩니다.
테스트 벤치는 스캐닝 헤드를 설치할 수 있으며 3 가지 범위 조정을 제공 할 수 있습니다. 또한 원형 에너지 미터와 디지털 LED 에너지 미터 모두에 대한 신호를 받아 들일 수 있습니다.
테스트 벤치에는 무부하 테스트 및 시작 테스트 중에 검정 마커를 정확하게 찾을 수있는 자동 검색 검정 마커 기능이 있습니다.
벤치는 매우 편리한 키보드 또는 PC로 작동하도록 선택할 수 있습니다. 벤치의 작동 상태는 매우 명확하고 쉬운 조작을 볼 수 있습니다.
벤치는 다른 에너지 미터를 자동 테스트 할 수있는 WINDOWS98 / 2000 / XP를 준수하는 테스트 소프트웨어를 사용하고 있습니다.
이 소프트웨어는 통계, 검색 및 관리를위한 에너지 미터의 데이터를 실현할 수 있습니다.
에너지 미터 교수형 랙은 알루미늄 화합물로 만들어집니다. 전체 장치 구성은 합리적인 디자인과 멋진 복장입니다.

사양

★테스트 벤치 정확도 등급: 0.1/0.2 클래스

★기준 표준 에너지 미터:

PY-6110 단상 기준 표준 에너지 미터

정확도 등급: 0.05 /0.1

★MSVT (다 이차 전압 변압기) 종류: 0.02

기본 전압 : 180-300V (정상 전압 : 240V)

이차 전압: 180-300V

보조 VA 등급: 권선 당 15VA

보조 절연제 : 500V, 50Hz, 60 초

1차 대 2차 비율 정확도: ±0.1%(일반)

2차 대 2차 비율 정확도 미만 : ±0.02%

이차 위상각 정확도 ±1분 미만

보조 출력 수 : 8 ~ 60 채널

★전압 증폭기:

출력 전압 범위 : 50-288V;

출력 최대 전력: 1500VA

해결책: 0.01%;

안정성 : 0.05 % / 3 분 (시간 기준 5S) 보다 우수합니다.

왜곡 요인:< 0.5% at="" linear="">

주파수 범위 : 45Hz ~ 65Hz;

전력 효율 : 85 % 이상;

주위 온도: 10°C~50°C

전자 과부하 및 단락 보호.

★전류 증폭기:

출력 전류 : 범위 : 1mA ~ 120A (1mA ~ 200A 옵션);

출력 최대 전력: 2000VA

해결책: 0.01%;

안정성 : 0.05 % / 3 분 (시간 기준 5S) 보다 우수합니다.

왜곡 요인:< 0.5% at="" linear="">

주파수 범위 : 45Hz ~ 65Hz;

전력 효율 : 85 % 이상;

주위 온도: 10°C~50°C

개방 전류 회로를 위한 전자 과부하 보호 및 보안.

★위상 각: 0°~360°의 위상각 조정의 해결책: 0.1°;

★출력 주파수 범위 : 45Hz ~ 65Hz; 해상도 : 0.01Hz

★전력의 출력 안정성 :<0.05%>

★보정된 에너지 미터의 수: 24 (요청 시 6/12/24/32/40/48)

★입력 전력 : 220 / 240V 15 %, 50 / 60Hz; 전력 소비: 최대 3000VA

★차원:

벤치의 종류	미터	수	행 수	크기
통합	24 32 40 48	1 2 2 2	배 배 배 배	2400×700×1920 밀리미터 1800×700×1920 밀리미터 2000×700×1920 mm 2400×700×1920 밀리미터
분열	24 32 40 48	1 2 2 2	배 배 배 배	2400×600×1920 mm 1800×600×1920 밀리미터 2000×600×1920 mm 2400×600×1920 mm
분열	콘솔: 600×800×1920 mm
